Тест гайковертов

По многочисленным просьбам наших покупателей, мы решили провести испытание гайковертов. Многие наши покупатели затрудняются с выбором гайковерта для своих потребностей. Действительно, данные производителей по развиваемому усилию не всегда верны, т.к. измерения они проводят различными способами и в разных условиях. Чтобы помочь вам с выбором мы проведём испытание гайковертов различных фирм в одинаковых условиях, и узнаем какое усилие(крутящий момент) они выдают.


Характеристики испытываемых гайковертов (предоставленые производителями).

Марка,
Модель
Ударный
механизм
Размер
Привода
Частота
Свободного
вращения
Потребление
Воздуха
Рабочее
давление
Максимальный
момент
Материал
корпуса

Sumake
st-5544h
Twin Hammer
1/2 дюйма
7000 об/мин
266 л/мин Н/Д
542 Нм
металлический
Licota
paw-04006r
Twin Hammer
1/2 дюйма
7000 об/мин
330 л/мин 6,3 кг/см² 563 Нм
металлический
Licota
paw-04004
Twin Hammer
1/2 дюйма
6000 об/мин
330 л/мин 6,3 кг/см² 830 Нм
металлический
Аист
90143068
Twin Hammer
1/2 дюйма
7000 об/мин
145 л/мин

6.3 кг/см2

680 Нм

металлический
Аист
90148075
Twin Tammer
1/2 дюйма
7000 об/мин
145 л/мин
6.3 кг/см²
610 Нм
металлический
Force
82546
Twin Hammer
1/2 дюйма
7000 об/мин
115 л/мин
6,5 кг/см²
748 Нм
металлический
Force
82542
Twin Hammer
1/2 дюйма
7000 об/мин
130 л/мин 6.5 кг/см² 678 Нм
металлический
Force
82541
Twin Hammer
1/2 дюйма
7000 об/мин
140 л/мин
6,5 кг/см²
542 Нм
металлический
King Tony
33411-050
New Twin Hammer
1/2 дюйма
7000 об/мин
124,5 л./мин
6,2 кг/см²
881 Нм
металлический
Jonnesway
jai-1044
Twin Hammer
1/2 дюйма 7000 об/мин 119 л/мин 6.2 кг/см² 780 Нм
металлический

Давайте рассмотрим оборудование которое мы использовали для нашего теста и методы измерения крутящего момента.


Для теста нам понадобится:
1. Компрессор




Мы специально выбрали такой компрессор, который обеспечит с запасом необходимое давление и производительность, для получения оптимальных характеристик гайковертов. Характеристики выбранного компрессора:
Производительность -740 лит./мин.
Давление- 10 атм.
Ресивер- 500 лит.

2. Модульная группа
 К компрессору мы подключили масловлагоотделитель, и лубрикатор.



Масловлагоотделитель                                                 Лубрикатор

Так-же перед тестированием каждого гайковерта,помимо линейного лубрикатора, мы смазывали каждый гайковерт отдельно(в ручную).Т.к. в тесте использовались новые гайковерты( не приработавшиеся) , такие гайковерты желательно перед началом эксплуатации тщательно смазать через штуцер подачи воздуха ( специальным маслом для
пневмоинструмента).
                                                        Пример пневмолинии

3. Пневмомагистраль
Два шланга различного диаметра: 8 и 12 мм. Мы специально выбрали шланги различного диаметра, чтобы протестировать гайковерты в различных условиях ( подачи воздуха). При использовании шлага 8мм объём подаваемого воздуха меньше, чем при использование шланга 12мм.
4. Стенд для поверки крутящего момента гайковертов

Конструктивно наш стенд представляет собой гидравлическое приспособление, а именно сжимающиеся две пластины, между которыми находится масло. При создание усилия на силовом винте, пластины сжимаются (возрастает давление масла) и стрелка манометра показывает какое давление создаёт гайковерт. Шкала стенда показывает единицы давления кг/см2, а производители гайковертов указывают мощность в Nm. Поэтому нас интересуют Nm. Мы провели измерение динамометрическим ключом в различных положениях, тем самым узнав значения шкалы в Nm.

Производители гайковертов предлагают тестировать крутящий момент следующем образом:

                                Стандарты измерений крутящего момента.


1. Стандартный крутящий момент (крутящий момент фиксируется напрямую от инструмента).

· Крутящий момент измеряется при помощи электронного оборудования.
· Измеряется пиковое значение момента на приводе инструмента.
· Время теста 2 секунды.



2. Рабочий крутящий момент .

· Крутящий момент измеряется при помощи гидравлического стенда.
· Измеряется значение момента на инструменте с торцевой головкой.
· Крутящий момент измеряется на закручивание.
· Время теста 5 секунд.
Внимание: Размер торцевой головки оказывает влияние на значение измерений.


3. Максимальный крутящий момент.

· Крутящий момент измеряется при помощи гидравлического оборудования.
· Измеряется максимальное значение момента на инструменте с торцевой головкой.
· Крутящий момент измеряется на откручивание.


                                      Наши измерения крутящего момента.
Процедуру тестирования гайковертов мы немного изменили. Показания динамометрического стенда мы уже знаем, поэтому будем отталкиваться от полученных данных. Вам, мы будем показывать тестирование не только на 5, но и на 10 секундах и 15 секундах, чтобы проверить максимально возможный крутящий момент. От этой отметки в 15 секунд мы будем проводить тест на откручивание, с такими же временными интервалами 5, 10, 15 секунд. Результаты представим в виде таблицы, что позволит Вам оценить, какую мощность (крутящий момент) выдают гайковерты при различных условиях.
Необходимо отметить, что тест полностью не характеризует мощностные показатели гайковертов, а является примерным. При длительной эксплуатации гайковерты могут менять свои характеристики как в большую так и в меньшую стороны.

Давайте приступим к тесту.....
Вступление

                                                    Гайковерт Jonnesway jai-1044
Гайковерт Force 82542
Гайковерт Aist 90148075
Гайковерт Aist 90143068
Гайковерт Sumake 5544h
Гайковерт Licota PAW-04006R
Гайковерт Force 82546
Гайковерт Licota PAW-04004
Гайковерт Jonnesway jai-0964
Гайковерт Force 82541
Гайковерт King Tony 33411-050
Результаты теста в виде таблицы.

Наименование
Показания
Закручивание
Откручивание
Шланг 8 мм
Шланг 12 мм
Шланг 8 мм
Шланг 12 мм
5 сек.
10 сек.
15 сек.
5 сек.
10 сек.
15 сек.
5 сек.
10 сек.
15 сек.
5 сек.
10 сек.
15 сек.
Force 82542
66,3
кГм
80,7
кГм
88,5
кГм
76,8
кГм
97,5
кГм
106,8
кГм
93,2
кГм
50,0
кГм
-
108,5
кГм
76,8
кГм
Jonnesway
jai-1044
53,4
кГм
69,0
кГм
73,3
кГм
58,4
кГм
90,0
кГм
104,1
кГм
88,8
кГм
61,2
кГм
-
93,2
кГм
55,7
кГм
20
кГм
Aist
90148075
37,8
кГм
45,6
кГм
49,5
кГм
48,0
кГм
62,8
кГм
71,0
кГм
41,7
кГм
- -
80,7
кГм
41,7
кГм
-
Aist
90143068
45,6
кГм
59,6
кГм
65,1
кГм
38,2
кГм
44,0
кГм
49,0
кГм
63,5
кГм
55,7
кГм
49,0
кГм
42,0
кГм
--
Sumake 5544h
57,3
кГм

72,9
кГм
81,2
кГм
76,8
кГм
98,2
кГм
109,3
кГм
65,1
кГм
- -
99,0
кГм
54,8
кГм
-
Licota
PAW-04006R
62,7
кГм
80,7
кГм
92,4
кГм
68,0
кГм
82,0
кГм
90,5
кГм
85,4
кГм
58,1
кГм
-
78,0
кГм
- -

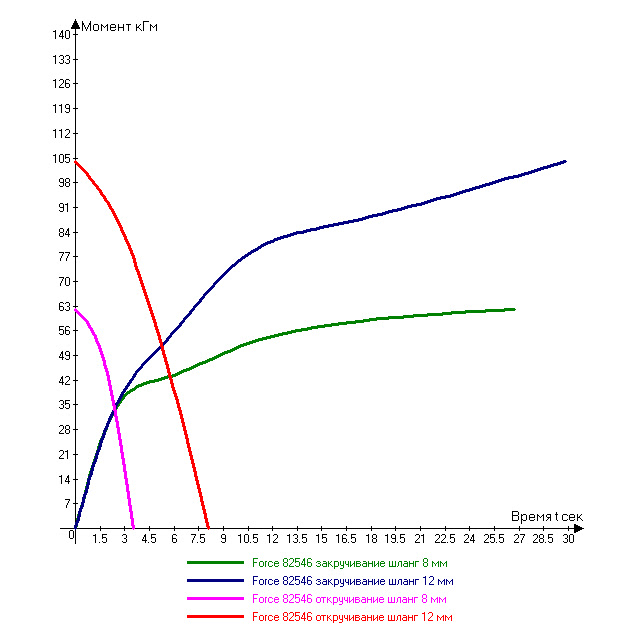

Force 82546
42,0
кГм
51,5
кГм
57,3
кГм
50,5
кГм
76,0
кГм
85,2
кГм
42,5
кГм
- -
56,0
кГм
- -
Licota
PAW-04004
74,5
кГм
93,5
кГм
106,0
кГм
100,2
кГм
123,5
кГм
136,0
кГм
112,0
кГм
76,8
кГм
-
154,0
кГм
142,4
кГм
101,5
кГм
Jonnesway
jai-0964
74,5
кГм
89,0
кГм
98,0
кГм
68,1
кГм
84,6
кГм
99,5
кГм
101,5
кГм
57,3
кГм
-
93,0
кГм
23,0
кГм
-
Force 82541
65,1
кГм
88,5
кГм
100,2
кГм
76,8
кГм
96,0
кГм
104,0
кГм
98,0
кГм
80,7
кГм
33,9
кГм
104,0
кГм
65,1
кГм
-
King Tony
33411-050
64,8
кГм
88,5
кГм
104,0
кГм
80,7
кГм
104,1
кГм
119,7
кГм
72,9
кГм
- -
118,2
кГм
57,8
кГм
-
